无机保温砂浆系统质量通病及防治措施

关注“上海节能保温网”这里是全国最大最专业得保温平台之一，每天会为您推送专业知识。

一，饰面层开裂：

在工程应用中无机保温砂浆系统与大多数保温系统一样存在着饰面层开裂的质量通病。

1， 饰面层开裂原因分析：

1) 抗裂砂浆的柔性及抗裂能力太差，在无机保温砂浆中，面层的抗裂砂浆出现大面积的蜘蛛网状裂缝，抗裂砂浆中的胶凝材料，也即细粉料含量太高，颗粒级配不合理，砂浆中错少必要的可再分散型乳胶粉及保水材料，同时抗裂砂浆的选配及惨量不合适等。

2) 抗裂层厚度太大，网格布设置位置不当，当保温层平整度较差时，通过抗裂砂浆找平，抗裂层大于5mm，同时耐碱网格布设置在离保温层较近的部位。

3) 网格布搭接不符合规范要求，甚至采用拼接的方式，造成饰面层开裂。

4) 墙拐角处没有用网格布进行加强处理，造成阳角开裂。

5) 窗口，门洞等部位直角处没用网格布做45°的加强处理，造成门窗洞口开裂。

6) 夏天，在气温过高时没有”躲着太阳施工”，同时也没有采取相应的遮阳及养护措施，可能出现裂缝及空鼓现象。

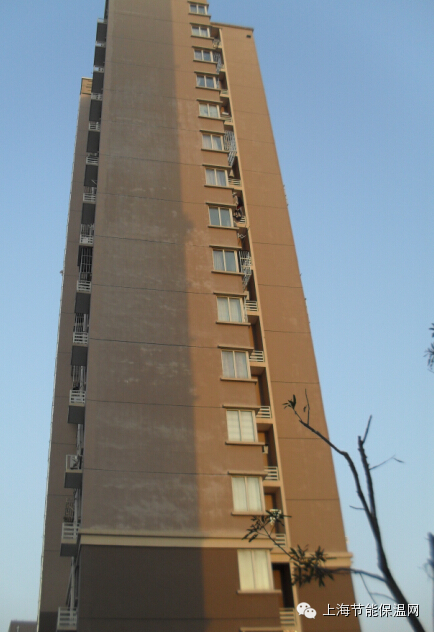

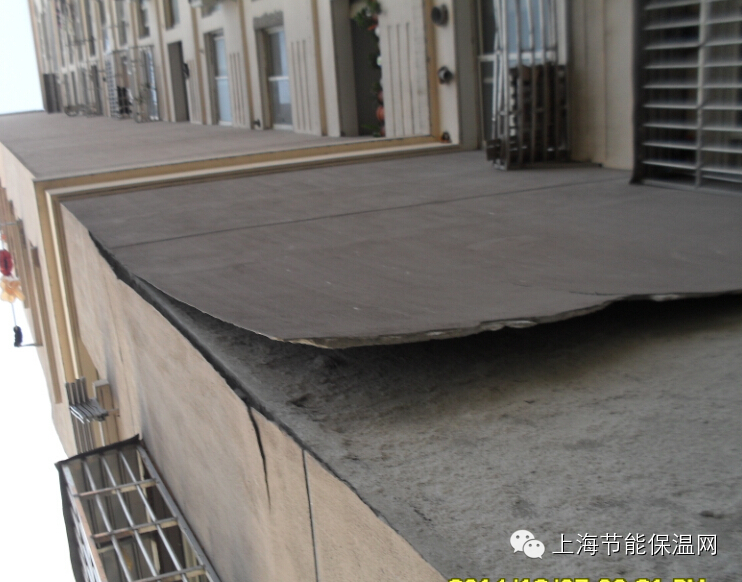

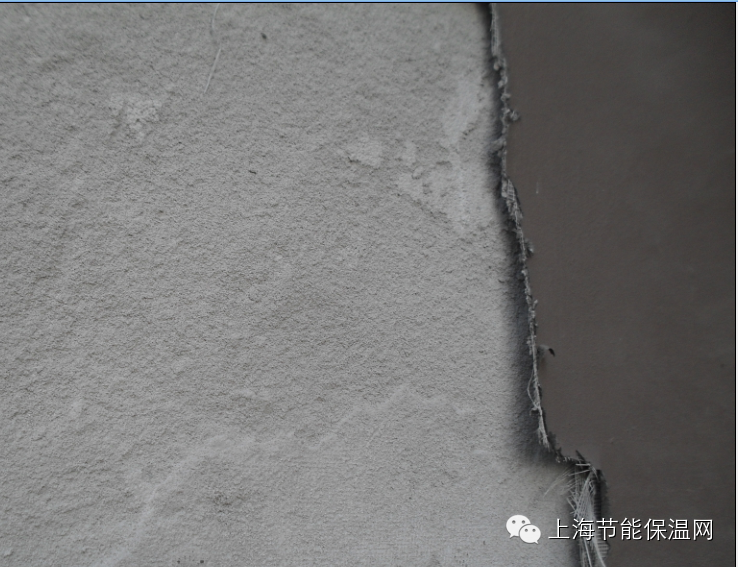

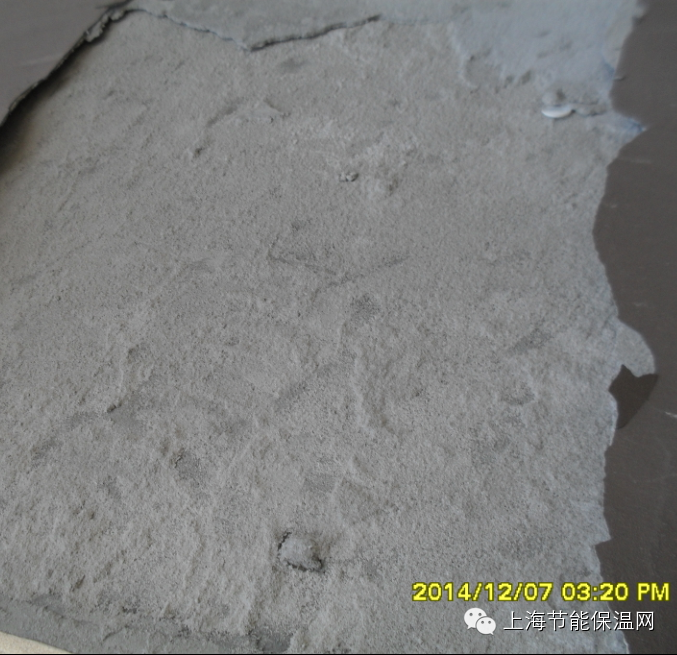

开裂前的征兆图片

2， 饰面层开裂的防治措施：

1），抗裂砂浆中的胶凝材料，也即细粉料含量太高，颗粒级配不合理，砂浆中错少必要的可再分散型乳胶粉及保水性材料，同时抗裂纤维的选配及掺量不合适等，应当通过大量的实验来优化配方进行调整。

2），保温层施工时应在粉刷最后一道无机保温砂浆后，用靠尺刮平，保证保温层的平整度，抗裂层厚度保证在3-5mm，耐碱网格布应离抗裂层表面三分之一处。

3）网格布必须搭接，搭接宽度应大于100mm禁止网格布拼接。

4）墙拐角处应用网格布进行加强处理。

5）窗口，洞口等部位直角处应用网格布带做45°的加强处理

6）夏天，在气温过高时应“躲着太阳施工”，同时采取相应的遮阳及养护措施。

二，外墙及窗台渗漏

1，外墙及窗台渗漏的原因分析：

1） 窗框下口未采用水泥砂浆镶嵌密实，总承包单位为了节省人工，将原本总包完成的门窗边水泥砂浆粉刷工作交保温施工单位做，由于保温施工单位非专业泥水工，嵌填不严实，甚至用保温砂浆直接粉刷，造成窗下口渗水。

2） 门窗安装单位在安装过程中，窗框四周未按规范要求填发泡胶；

3） 抗裂层开裂，也是造成门窗下口渗水的原因之一。

4） 无机保温砂浆系统完成后未按要求打胶。

3， 外墙及窗台防渗漏措施：

1） 总包单位应该将门窗四周边粉刷工作完成后再交给保温施工班组进行保温施工，并且窗台下口必须嵌填密实，并做好泄水坡度。

2） 门窗安装单位必须将发泡剂打满，尽量做到密封。

3） 门窗洞口必须用加强网加固，防止抗裂层开裂。

4） 保温施工完成后，门窗安装单位应在门窗边打胶。
